功能特点

岩石三轴试验机是一种符合现代岩土力学研究领域，研究岩石(土)力学特性的新型试验设备。该试验机可根据用户不同要求配置围压系统、岩石引伸计、高低温系统、孔隙水压系统、岩石直剪试验系统、及岩石剪切、劈裂夹具等。可自动完成岩石在不同围压下的三轴压缩试验，孔隙渗透试验、高低温环境试验等并可进行单向低周循环及用户自行设置的组合波形程序控制等多种控制方式的三轴试验。在试验中采用宽调速范围的高性能电液伺服比例阀组及计算机数字控制等先进技术，组成全数字式闭环调速控制系统，在试验过程中能够自动精确地控制及显示试验力、围压、轴向变形、径向变形等，可实时地采集、存储、处理、显示试验数据及试验曲线，打印试验报告。控制范围宽、功能多、全部操作键盘化，各种试验参数由计算机进行控制、测量、显示、处理并打印，集成度高，使用方便可靠。

• 单轴压缩试验

• 单轴蠕变试验

• 单轴松弛试验

• 三轴不同围压下压缩试验

• 三轴蠕变试验

• 三轴松弛试验

• 高低温下三轴试验

• 三轴孔隙水压试验

（1）轴向加载系统：在加载过程中可实现不同加载方式（力控制、位移控制）及不同加载速率的恒速施压，并且可在任意预设力值或峰值保持下保持任意时间，软件控制面板可实时显示记录加载速率、加载力值、峰值力、轴向应变及横向应变，并绘制过程曲线。

（2）围压加载系统：在加载过程中可实现不同加载方式（力控制、位移控制）及不同加载速率下的恒速施压，并且可在任意预设围压值下保持任意时间，软件控制面板可实时显示记录围压加载速率、加载力值、峰值力。

（3）循环加卸载控制：在试验过程中可实现固定加载速率和变加载速率下，轴压和围压的循环加卸载过程，即在达到预设的压力值A1并保持一段时间后，压力又卸载至A2，随后压力又升高至A3，一直重复该加卸载过程，直至完成预设。

注：压力值A1、A2、A3、A4……值可相等也可不等。在卸载过程中，压力值不会直接卸载到0，而是卸载到预设值。

• 将试样安装于压力室中。

• 以0.05MPa/s~0.1MPa/s（加载速率1）的加载速率同步施加轴向压力和侧向围压，待达到预设值后保持稳定——围压始终保持稳定。

• 修改加载方式为位移控制，以0.001mm/s~0.005mm/s（加载速率2）的加载速率施加轴向压力，直至达到试样破坏为止。

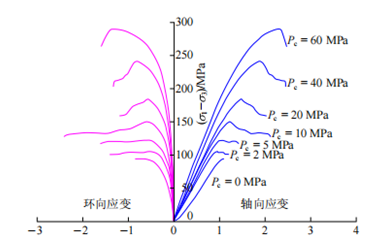

• 在试验过程中自动采集轴向应力、轴向应变和侧向应变，并绘制应力-应变关系曲线。注意：加入侧向应变数据的采集。

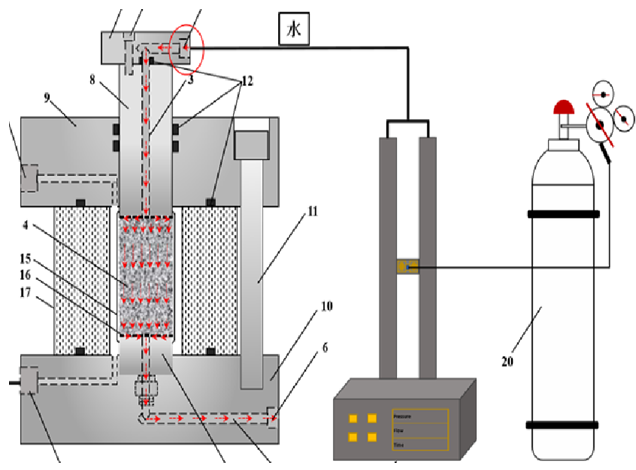

在加载杆和金属底盘中设计一个圆孔渗流通道，在进水口处连接压力泵，通过此压力泵提供渗透压力，并保证整个渗流系统能够实现长时间的恒压加载操作。出水口处连通大气压，并在试样的上下端面放置蜂窝煤垫板，保证水溶液均匀作用于试样的上下端。通过多通道数据采集仪于压力泵和伺服控制器连接，实现对渗流过程中进水口、出水口的压力值和流量数据进行实时采集。大致示意图如下图所示。

（1）将试样放置于压力室中。（实现可视化压力室）

（2）以恒定加载速率施加围压，保证围压在达到预设值后可长时间在该值下保持稳定，并且压力值误差小于1%。

（3）由于温度会对长时间的蠕变试验造成一定的影响，因此需保证试验机不会因长时间的运行而温度过载。

（4）以恒定加载速率施加轴压，同样保证轴压在达到预设值后可长时间在该值下保持稳定，并且压力值误差小于1%。

（5）实现循环加卸载过程，要求控制器可在任意设置的加载目标值和卸载目标值下完成循环在卸载试验。

（6）在试验过程中自动采集轴向应力、轴线应变和侧向应变，并绘制应力-应变关系曲线。

（7）实现上述操作的一键化运行。
